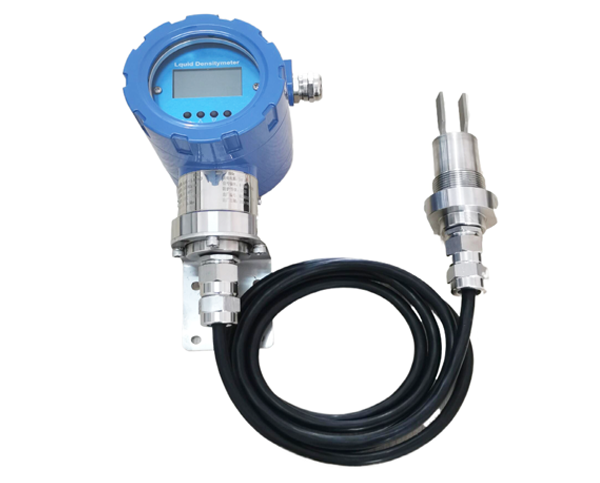

SKDM插入式音叉密度計
|
一、插入式音叉密度計介紹
SKDM音叉在線式密度（濃度）傳感器是一款基于振動原理的高精度密度（濃度）測量儀表。插入式音叉密度計是安裝在敞開或密閉儲罐中或管道中，可連續、實時在線測量流體密度的傳感器，用于以密度做為最終產品首要控制參數的過程控制，或用于固體百分比或濃度百分比等其他質量控制參數的指示器。
主要應用領域
- 脫硫行業中石灰漿液密度和濃度的測量
- 脫硝行業中氨水的密度和濃度測量
- 選礦行業中礦漿的密度和濃度測量
- 表面處理行業中配比液體的密度和濃度測量
- 輸煤過程中煤泥的密度和濃度測量
- 糖漿的密度和濃度測量
- 淀粉乳液的密度和濃度測量
- 醫藥行業藥液、濃縮液的密度和濃度測量
- 釀酒業，食品行業的密度濃度測量
- 酒精等化學試劑、化工液體的密度和濃度測量
- 石油及油合成制品的密度和濃度測量
二、插入式音叉密度計工作原理
傳感器根據振動原理而設計，此振動元件類似于兩齒的音叉，叉體因位于齒根的一個壓電晶體而產生振動，振動的頻率通過另一個壓電晶體檢測出來，通過移相和放大電路，叉體被穩定在自然諧振頻率上。當液體流經叉體時，振動發生改變，引起諧振頻率變化，從而通過電子處理單元計算出準確的密度值。振動頻率與密度的關系為：
ρ=K0+K1T+K2T²
式中:
Ρ---液體密度
T---傳感器輸出的振動周期
K0,K1,K2T²---傳感器的常數，在出廠時標定
三、插入式音叉密度計技術參數
測量范圍 |
0.65~1.0g/cm³(650~1000kg/m³)
1.00~1.45g/cm³(1000~1450kg/m³)
1.45~1.85g/cm³(1450~1850kg/m³)
其他量程定制 |
測量精度 |
經濟型:±0.005g/cm³(±3kg/m3) |
高精度：±0.001g/cm³(±1kg/m3)適用于0.65~1.25g/cm³（650kg/m³~1250kg/m³）的標定范圍 |
重復性 |
±0.0002g/cm³(±0.1kg/m3) |
介質粘度影響 |
0~50cP時不受影響
對于50~200cP范圍±0.005g/cm³(±5kg/m³) |
測量溫度范圍 |
-20℃~100℃ |
儀表工作環境溫度 |
-15℃~+65℃ |
最大工作壓力 |
10MPa（100bar或1450psi或102kgf/cm2) |
流體粘度范圍 |
0~200cP |
過程溫度影響(校正后) |
0.0001g/cm³/每℃(0.1kg/m3/每℃) |
過程壓力影響 |
可忽略不計 |
內置溫度傳感器 |
PT100 |
接液材質 |
SUS316L，哈氏合金C，哈氏合金B，蒙乃爾400，鋯合金，鈦合金，鉭 |
叉體涂層 |
標準型（無涂層），重防腐涂層，耐磨涂層 |
供電電源 |
24VDC0.5A |
2路模擬信號輸出 |
4~20mA(1路：密度或濃度；1路；溫度-30℃~150℃) |
4—20mA輸出精度 |
±0.003g/cm³(0.65~1.0g/cm³)
±0.004g/cm³(1.0~1.45g/cm³)
±0.005g/cm³(1.45~1.85g/cm³) |
輸出重復性(0—+60℃) |
±0.05%FS |
數字信號輸出 |
RS485協議 |
過程連接 |
法蘭型、衛生型、螺紋型（可根據客戶定制） |
防護等級 |
IP65 |
外殼 |
鋁合金 |
防爆認證 |
ExdbIICT6Gb |
四、插入式音叉密度計選型表
| DM |
X |
X |
X |
X |
X |
X |
XX |
說明 |
結構類型 |
C |
|
插入式 |
F |
分體式 |
量程范圍 |
|
S |
|
0.65~1.00g/cm³ |
M |
1.00~1.45g/cm³ |
L |
1.45~1.85g/cm³ |
D |
其他定制量程 |
測量精度 |
|
T |
|
經濟型±0.005g/cm³ |
G |
高精度±0.001g/cm³ |
H |
超高精度±0.0001g/cm³
（特定條件） |
插入長度 |
|
B |
|
標準長度125mm |
D |
其他定制長度 |
叉體傳感器材質 |
|
S |
|
SUS316L |
H |
哈氏合金C |
B |
哈氏合金B |
M |
蒙乃爾400 |
G |
鋯合金 |
T |
鈦合金 |
A |
鉭合金 |
D |
其他定制 |
叉體涂層
|
|
B |
|
標準無涂層 |
P |
防腐涂層 |
D |
耐磨涂層 |
安
裝
方
式 |
衛生法蘭 |
|
W1 |
管徑Φ70（法蘭Φ91） |
W2 |
管徑Φ76.1（法蘭Φ91） |
W3 |
管徑Φ88.9（法蘭Φ106） |
W4 |
管徑Φ101.6（法蘭Φ119） |
W5 |
其他定制 |
法
蘭
|
|
F1 |
DN32 |
F2 |
DN40 |
F3 |
DN50 |
F4 |
DN65 |
F5 |
DN80 |
F6 |
DN100 |
F7 |
DN125 |
F8 |
DN150 |
F9 |
其他定制 |
螺紋 |
|
M |
定制 |
|
|
