插入式渦街流量計原理及管道安裝 |
插入式渦街流量計原理
LUGB插入式渦街流量計采用渦街流量傳感器測頭，插入到被測管道中心，測量管道中流量的大口徑流量計。流量傳感器測頭插入到被測介質管道內成為插入式流量計。其儀表系數K（1/m3）即被測管道內流過單位體積時，輸出頻率與介質流速成正比脈沖信號，送至積算儀進行處理和顯示或輸出4～20mA標準電流信號。
插入式渦街流量計管道安裝設計
1）插入式渦街流量傳感器外型圖及尺寸見圖。

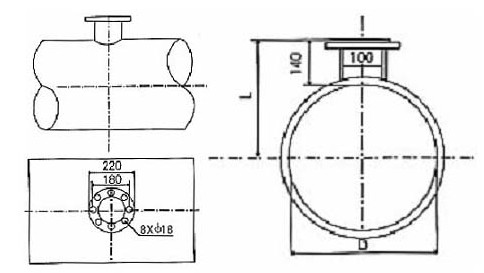

2）管道開孔設計，插入式渦街流量傳感器在主管道上的安裝短管如圖所示。
A）安裝插入式渦街流量傳感器的開孔應位于管道正上方。
B）管道開孔連接短管選用DN100鋼管（Ф108×4）。
C）連接短管法蘭為1.6Mpa ，Dg100平焊法蘭，法蘭標準為GB9119.8-88.
D）短管焊接時，法蘭上一直徑的一對（兩個）螺栓孔必須對準管道中心線，以使流量傳感器插入桿上已焊好的法蘭與管道短管法蘭連接后，測頭能對準來流方向。
注：
1、D為管道平均內徑
2、L為管道中心至管道開孔法蘭上端距離
3、管道開孔法蘭上的螺孔位置嚴格按圖施工。
|
|
