您現在的位置 > 首頁 > 流量儀表 > 固定一體功能型超聲波流量計 |

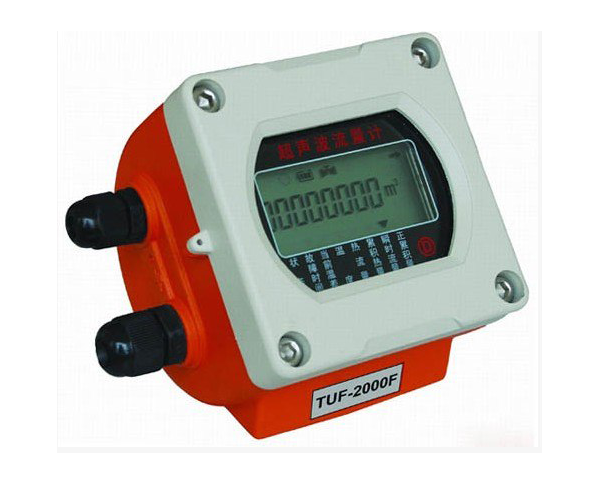

SK-TUF-2000F固定一體功能型超聲波流量計
|
SK-TUF-2000F固定一體功能型超聲波流量計特點
操作方便
既可用磁性棒在一次表上瀏覽參數，還可通過二次表用中文進行參數再設定或顯示
測量精度佳
線性度優于0.5%,重復性精度優于0.2%,測量精度優于±1%
測量范圍大
選用不同型號的傳感器 , 可實現口徑 DN15 ～ DN6000mm 管道流量的測量
防護等級高
一次表防護等級可達到IP68，可浸入水下2米工作
多重顯示
一次表在測量點即可完成測量，一次表可循環顯示累積流量、瞬時流量、流速等參數，二次表可中文顯示100余項菜單
傳輸距離遠 組網快捷
一次表與二次表（或計算機）之間采用RS-485總線通訊，采用普通電纜即可，傳輸距離可達1000米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力佳，解決了分體式超聲波流量計專用電纜成本高、抗干擾能力差、傳輸距離短等問題。
|
選擇的主機
基本型SK-TUF-2000B
| |
| 功能型 SK-TUF-2000F |
除具備基本型功能外，還增加了下列功能：
防護等級IP68，可浸入水下2米工作
３路4～20mA模似輸入
2 路3線制PT-100電阻信號輸入
隔離RS232/RS485輸出，2路隔離OCT輸出
1路隔離 4 ～20mA輸出（無源）
|
 |
|
|
可選二次儀表
|
|
|
壁掛型 SK-TUF-2000FW
用于掛墻安裝
尺寸：178×165×55mm |
盤裝型 SK-TUF-2000FS
用于儀表盤安裝
開孔尺寸：152×76mm |
防爆型 SK-TUF-2000FD
防爆等級DⅡBT4，用于防爆場合尺寸：298×298×110mm |
可選配的傳感器
特 點 |
基 本 型 |
| 外 夾 式 |
SK-TUF-2000FNB |
安裝無需斷流，無壓力損失
精度優于±1%
安裝維修方便，用戶可自行安裝
價格低，與測量口徑無關
適合于工況條件較好的環境 |
|
| 插 入 式 |
SK-TUF-2000FNC |
安裝無需斷流，無壓力損失
精度優于±1%
用戶需經培訓后，采用專用開孔器才能自行安裝
價格較高，與測量口徑無關
接收信號良好，長期運行穩定，可靠 |
|
| 標準管段式 |
SK-TUF-2000FNG |
安裝需斷管,斷流，無壓力損失
精度優于±0.5%
安裝維修需斷流，用戶可自行安裝
測量口徑越大，價格越高
精度最高，接收信號良好，長期運行穩定可靠 |
|
基本參數
可選配的傳感器 |
基本型號 |
測量范圍 |
流體溫度 |
精度 |
| 標準外夾式 |
TS-2(小型) |
SK-TUF-2000BNB1 |
DN15-100mm |
-30℃～90℃ |
優于 ±1% |
|
TM-1(中型) |
SK-TUF-2000BNB2 |
DN50-700mm |
TL-1(大型) |
SK-TUF-2000BNB3 |
DN300-6000mm |
| 高溫外夾式 |
HTS-1(小型) |
SK-TUF-2000BNB4 |
DN15-100mm |
-30℃～160℃ |
|
HTM-1(中型) |
SK-TUF-2000BNB5 |
DN50-700mm |
| 插 入 式 |
TC-1(標準插入) |
SK-TUF-2000BNC1 |
DN80-6000mm |
-40℃～160℃ |
|
TLC-2(加長插入) |
SK-TUF-2000BNC2 |
| 標準管段式 |
標準管段式 |
SK-TUF-2000BNG |
|
-40℃～160℃ |
優于 ±0.5% |
|
電 源 |
一次表DC8-36V, 二次表AC220V或DC24V |
輸 入 |
3路4～20mA模擬輸入,2路三線制PT100電阻信號輸入 |
輸 出 |
隔離 RS232/RS485 輸出,2路隔離OCT輸出，1路隔離4-20mA 輸出( 無源 ) |
通信協議 |
METER-BUS協議，MODBUS 協議，富士擴展協議，簡易水表協議 |
|

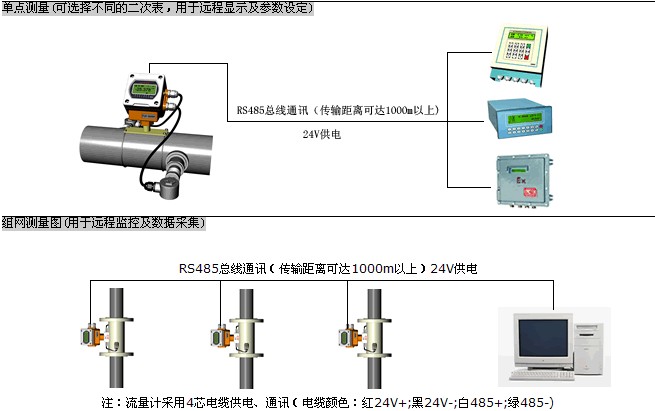

構成圖
|
|
|
固定一體功能型超聲波流量計系列產品有：便攜式超聲波流量計，手持式超聲波流量計，固定一體基本型超聲波流量計，超聲波流量計，固定分體式超聲波流量計；
|
