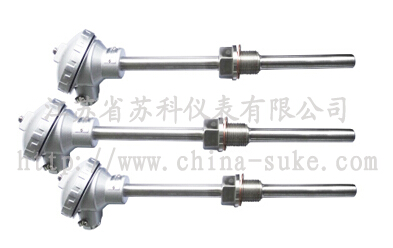

熱電阻
|
|
工業用熱電阻作為溫度測量傳感器,通常顯示儀表、記錄儀和電子調節器等配套使用，可以直接測量或控制各種生產過程中-200℃-600℃范圍內的液體,蒸汽和氣體介質以及固體表面的溫度.
根據國家規定，我公司裝配式熱電阻符合IEC國際標準分度號的Pt100鉑熱電阻和符合專業標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型熱電阻。
主要技術指標:
熱電阻溫度測量范圍及允差
|
|
|
|
|
|
|
|
|
B級(-200～600℃? 允差±(0.30+0.005|t|)
|
A級(-200～550℃) 允差±(0.15+0.002|t|)
|
|
|
|
|
-50～100℃ 允差±(0.3+6.0×10-3t)
|
|
注：式中"t"為感溫元件的實測溫度絕對值。
|
|
|
熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻R0比值：（R100/R0）
分度號Pt100：A級 R0=100±0.06Ω
B級 R0=100±0.12Ω
R0/R100=1.3850
分度號Cu50:R0=50±0.05Ω
R0/R100=1.428±0.02

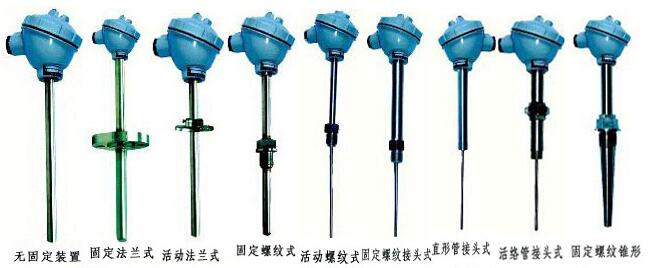

熱電阻結構形式
熱電阻選型
WZ□ |
熱電阻 標準型 |
|
標記 |
熱電阻品種 |
C |
銅電阻 |
P |
鉑熱電阻 |
|
標記 |
熱電阻元件支數 |
1 |
單支數（可不標注） |
2 |
雙支數（不適用于銅熱電阻） |
|
標記 |
安裝固定裝置 |
1 |
無固定裝置 |
2 |
固定螺紋 |
3 |
活動法蘭（不適用于隔爆型） |
4 |
固定法蘭 |
5 |
活動管接頭式 |
6 |
固定螺紋錐形式 |
7 |
直形管接頭式 |
8 |
固定螺紋管接頭式 |
9 |
活動螺紋管接頭式 |
|
標記 |
接線盒型式 |
2 |
防濺式 |
3 |
防水式 |
4 |
隔爆式 |
|
標記 |
保護管外徑 |
0 |
?16 |
1 |
?12 |
|
特殊說明 |
|
標記 |
允差等級 |
A |
A級允差：±（0.15+0.2%|t|）（不適用于銅熱電阻） |
B |
B級允差：±（0.3+0.5%|t|）（不適用于銅熱電阻） |
C |
銅電阻允差：±（0.3+0.6%|t|）（不適用于鉑熱電阻） |
|
標記 |
測量端型式 |
2 |
二線制 |
3 |
三線制（常規） |
4 |
四線制 |
|
標記 |
分度號 |
Pt100 |
鉑熱電阻 |
Cu50 |
銅熱電阻 |
Cu100 |
銅熱電阻 |
|
總長L/ |
(mm) |
|
插入長度l |
（mm） |
|
標記 |
保護管材質 |
|
|
304（常規不標） |
|
F |
316 |
|
F4 |
304襯四氟 |
|
HC |
哈氏合金 |
|
Ti |
鈦管 |
|
標記 |
隔爆等級 |
|
BT4~6 |
dII BT4~6 |
|
CT4~6 |
dII CT4~6 |
|
|
