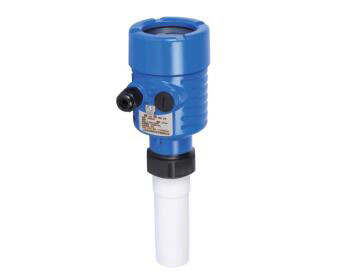

SKD55棒式防腐雷達物位計
簡介:
SKD55棒式防腐雷達物位計測量最大距離可達15米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于如：反應釜或固體料倉非常復雜的測量條件。
原理
棒式防腐雷達物位計天線發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號。（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）

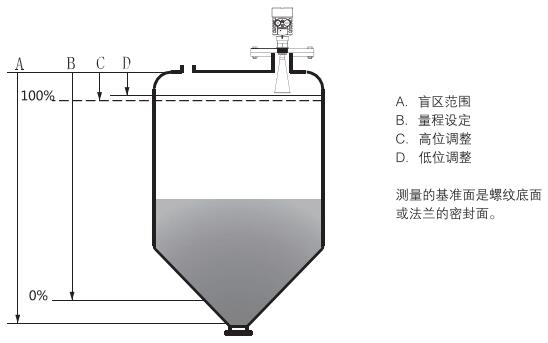

注：使用棒式防腐雷達物位計時，務必保證最高料位不能進入測量盲區（圖中D所示區域）。
特點
- 棒式防腐雷達物位計采用了高達26GHz的發射頻率,因而具有:
- 非接觸雷達,無磨損,無污染。
- 天線尺寸小，便于安裝
- 波長更短，對在傾斜的固體表面有更好的反射。
- 測量盲區更小，對于小罐測量也會取得良好的效果。
- 波速角小，能量集中，增強了回波能力的同時又有利于避開干擾物。
- 幾乎不受腐蝕、泡沫影響。
- 幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
- 嚴重粉塵環境不會影響電磁波工作。
- 高信噪比，即使在波動的情況下也能獲得好的性能。
- 高頻率，是測量固體和低介電常數介質的選擇。
1. SKD55棒式防腐雷達物位計參數
應用：適合強腐蝕的液體
測量范圍：15米
過程連接：螺紋、法蘭
介質溫度：-40~130℃
過程壓力:-0.1~0.3Mpa
精度:±5mm
頻率范圍:26GHz
防爆等級:Exb IIBT4 Gb
防護等級:IP67
信號輸出:4~20mA/HART(兩線/四線)RS485/Modbus

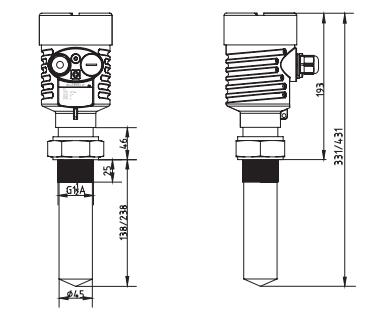

2. SKD55棒式防腐雷達物位計外型尺寸圖
3. SKD55棒式防腐雷達物位計安裝
4. SKD55棒式防腐雷達物位計選型
| 單元 |
參數 |
防爆 |
P標準型(非防爆)
I隔爆型(Exb II BT4 Gb) |
天線形式/材料 |
F密封喇叭/PTFE(-40~130℃) |
過程連接/材料 |
G 螺紋G1?A
N螺紋G1?NPT
B 法蘭DN50/PP
C法蘭DN80/PP
D法蘭DN100/PP
Y 特殊定制 |
容器接管長度 |
A 接管100mm
B 接管200mm |
密封/過程溫度 |
V 普通密封/(-40~150)℃ |
電子單元 |
3 (4~20)mA/24VDC/HART兩線制
4 (4~20)mA/220VAC/四線制
5 RS485/Modbus/四線制 |
外殼/防護等級 |
L 鋁/IP67
G 不銹鋼304/IP67 |
電纜進線 |
M M20*1.5
N 1/2NPT |
特殊定制 |
Y 特殊定制 |
|
