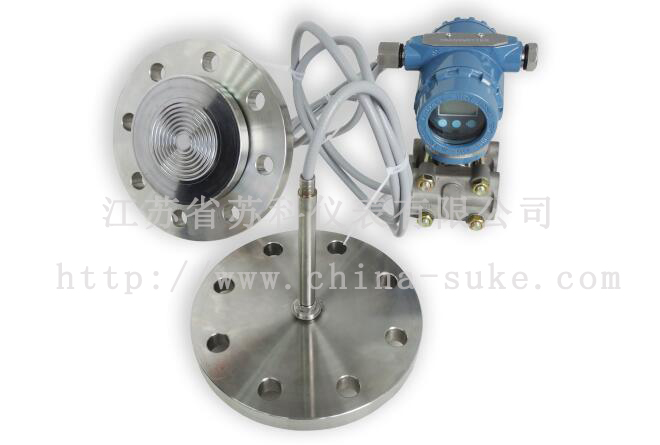

SK1151/3351DP/GP雙法蘭液位變送器
|
SK1151/3351DP/GP型雙法蘭液位變送器是用于測量具有系統工作壓力的介質的液位，同時為了防止管道中的介質直接進入轉換器里的壓力傳感器組件，雙法蘭液位變送器測壓法蘭與轉換器之間靠注滿硅油等物質的毛細管連接起來；雙法蘭液位變送器不僅適用于測量潔凈液體介質液位，也特別適用于測量易結晶、含有固體雜質以及凝稠性介質的液位的測量，雙法蘭液位變送器主要用于測量液體的液體、氣體或蒸汽的液位及流量的測量并將其測量的差壓信號轉換成4～20mA DC信號輸出。
雙法蘭液位變送器是將差壓/壓力變送器配上遠傳密封裝置后進行液位的測量的，它仍具有差壓/壓力變送器的各種特點，可與HART手操器相互通訊，通過它進行設定與監控。
一、雙法蘭液位變送器是適用性：
可避免被測介質直接和變送器的隔離膜片接觸，這種測量方法適用于下述幾種情況：
1、被測介質對變送器敏感元件有腐蝕作用
2、需要將高溫被測介質與變送器隔離
3、被測介質中有固體懸浮物或高粘度介質
4、被測介質由引壓管引同時易固化或結晶
5、更換被測介質需嚴格凈化測量頭
6、測量頭必須保持衛生，嚴禁污染。使用對象：腐蝕性或粘性的液體
注意：高真空場合不宜采用遠傳變送器。
二、雙法蘭變送器測量液位差壓的結構型式：.
（1）有些介質用保溫的導壓管引出仍要結晶時可用雙法蘭差壓變送器進行測量。根據介質結晶嚴重程度不同，可分別采用：

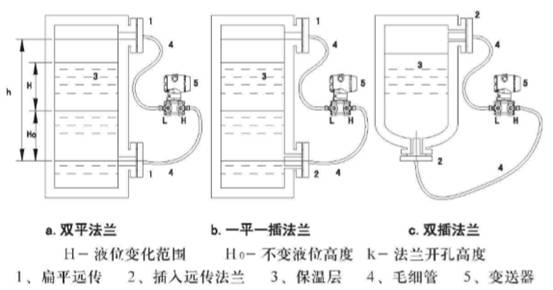

雙法蘭液位變送器法蘭結構型式
a、雙平法蘭型液位變送器
b、一平一插入筒型法蘭液位變送器
c、雙插入筒型法蘭液位變送器測量如圖：
由于兩個法蘭安裝時有高度差，故調整時應加遷移。負壓遠傳法蘭在上方加負遷移，計算方法如下：
量 程：P=r
負遷移量：B=r0h-rH0
式中r-被測介質比重r0-硅油比重0.97g/cm3
例：已知H=800mm，H0=250mm，h=1300mm，r=1.2g/cm3
量 程：P=r·H=1.2×800=960mmH2O
負遷移量：B=r0h-rH0=0.97×1300-1.2×250=961≈960mmH20
安裝前應將量程調整到-960~0mmH20

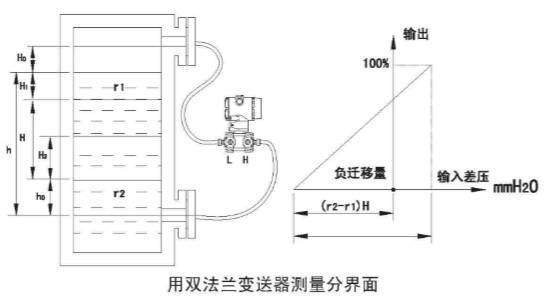

（2）液體分界面測量
正壓側受力：PH=r1(H0+H1+H-H2)+r2(H2+h0)
負壓側受力：PL= r1H0+r0(H1+H+h0)
差 壓：△P=P H-P L=r1（H1+H）+r2h0-r（H1+H+h0）+（r2-r2）H2
遷移量：B=r1(H1+H)+r2h0-r0(H1+H+h0)
量 程：P=（r2-r2）H
其中r0-硅油比重H-最高分界面高度。

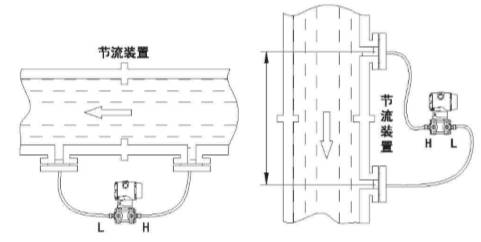

（3）用雙法蘭差壓變送器測流量
對不能用導壓管引出的介質，可用雙法蘭差壓變送器進行流量測量，其裝置見下圖，測量水平管道時，兩法蘭同在一水平面上，不存在液位差，不考慮遷移，測量垂直管道是，始終承受（r-r0）H的液位壓差故儀表應有（r-r0）H正遷移量。
三、雙法蘭液位變送器的遠傳裝置形式有四種：
1、1191PFW扁平式遠傳裝置（標準3″、工作壓力2.5MPa）
2、1191RTW型螺紋安裝式遠傳裝置（最大工作壓力10MPa）
3、1191RFW型法蘭安裝式遠傳裝置
4、1191EFW型插入筒式遠傳裝置（標準3″或4″，工作壓力2.5MPa）
四、選型方式
SK1151/3351DP |
遠傳差壓變送器 |
SK1151/3351GP |
遠傳壓力變送器 |
|
代碼 |
量程范圍KPa |
3 |
0-1.3～7.5 |
4 |
0-6.2～37.4 |
5 |
0-31.1～186.8 |
6 |
0-117～690 |
7 |
0-345～2068 |
8 |
0-117～690 |
|
代碼 |
輸出 |
E |
4-20mADC |
S |
智能式 |
|
代號 |
法蘭材料 |
法蘭材料 |
22 |
316SST |
316SST |
|
代號 |
附加功能 |
S1 |
一個遠傳裝置 |
|
S2 |
二個遠傳裝置 |
|
|
代碼 |
選項 |
M1 |
0-100%線性指示表 |
M2 |
LED顯示表 |
M3 |
LCD顯示表 |
B1 |
管裝彎支架 |
B2 |
板裝彎支架 |
B3 |
管裝平支架 |
d |
隔爆型dⅡBT4 |
i |
本安型iaⅡCT6 |
|
液位變送器系列產品有：投入式液位變送器、單法蘭液位變送器、雙法蘭液位變送器、法蘭式陶瓷液位變送器、射頻電容液位變送器、電感式液位變送器 |
